01

前言

链斗卸船机是散货码头的高端装备，具有连续高效平稳卸料，节能和封闭环保作业等特点。该机型率先在日本、韩国等国家钢厂、电厂和散货码头应用。国内较早采用的链斗卸船机，均为进口产品，为满足市场对高效环保型卸船的需求，ZPMC研发了大型链斗式连续卸船机。

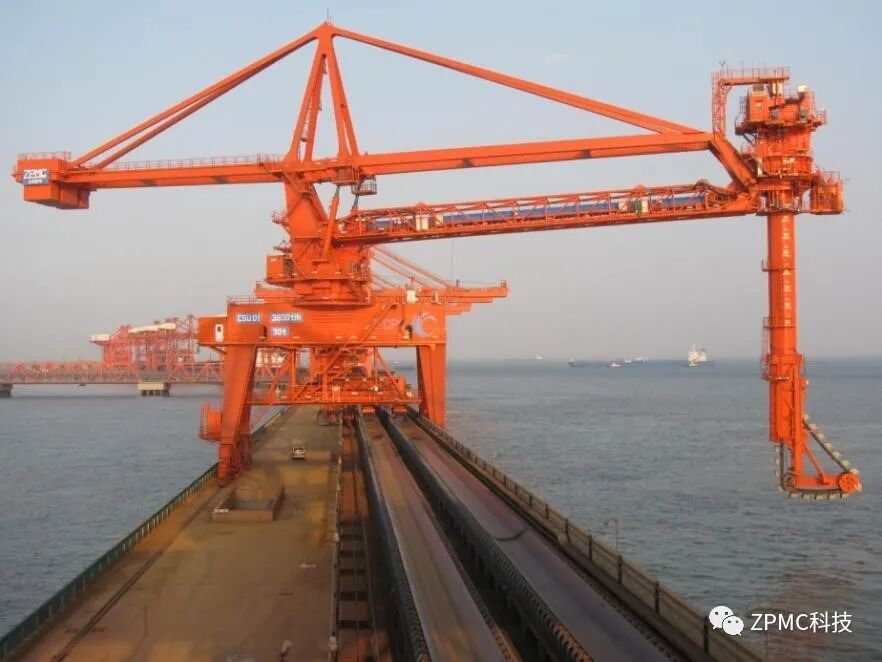

ZPMC 3800t/h链斗卸船机（矿石）

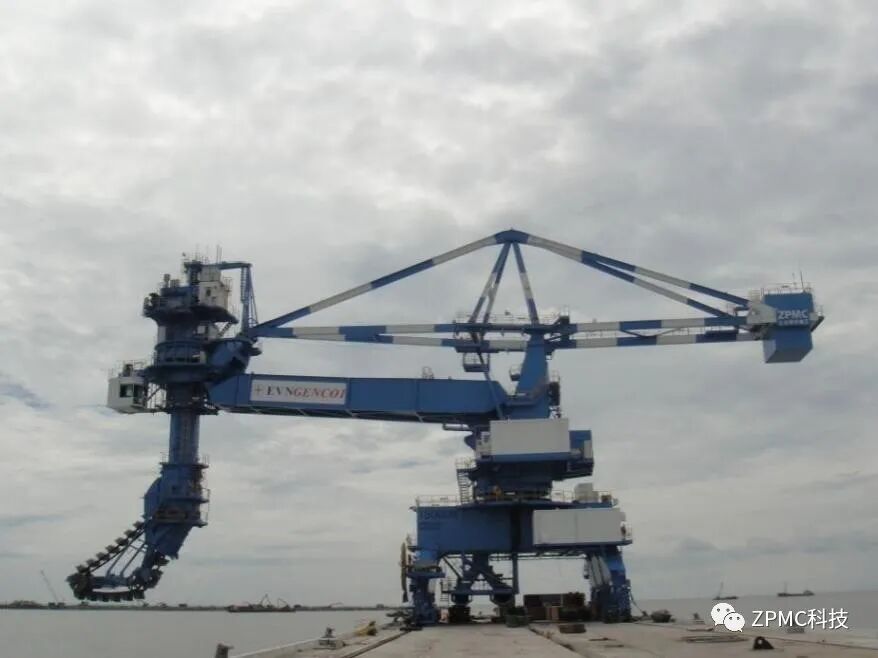

ZPMC 1500t/h链斗卸船机（煤炭）

02

技术路线

振华重工通过不断的技术创新，攻克了上部结构、浮动取料头、回转给料盘、大直径回转支承等关键技术，研制出环保型链斗式连续卸船机。

　　链斗卸船机以一串连续运行的链斗作为提升取料机构进行取料，并将物料提升至臂架皮带机上方，将物料卸至回转给料盘而转入臂架皮带，通过臂架皮带机将物料输送至中心受料斗并装载到码头皮带机。

链斗卸船机卸料流程

03

技术方案

上部新结构形式

　　采用双前拉杆、双后拉杆，顶部交汇于一点的上部结构形式，提高了上部结构的抗扭性能，增加了链斗卸船机的侧向挖掘刚度。

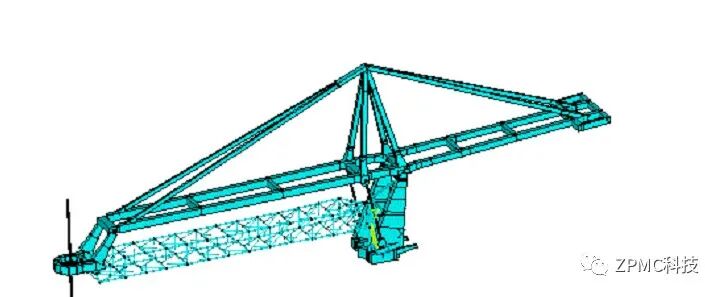

上部结构

新型浮动取料头

　　可水平和垂直双向浮动的挖掘取料头可以有效补偿船体颠簸、船舱内物料坍塌等引起的垂直方向的冲击载荷，同时能补偿过挖掘、撞击等水平冲击载荷。

挖掘取料头

回转给料盘创新设计

　　驱动大齿圈和回转支承轨道一体的回转给料盘驱动形式，保证传动精度，使回转给料盘运行更平稳、噪音更低。

齿轮齿圈驱动的回转给料盘

国产大直径回转支承应用

　　在链斗卸船机上应用国产大直径（直径大于6m）回转支承，采用分段滚子技术，有效解决了长滚子两端线速度差过大的问题。

国产大直径回转支承的应用

04

总结

链斗卸船机的使用，让散货搬运全程实现环保、高效、低碳的连续作业。
